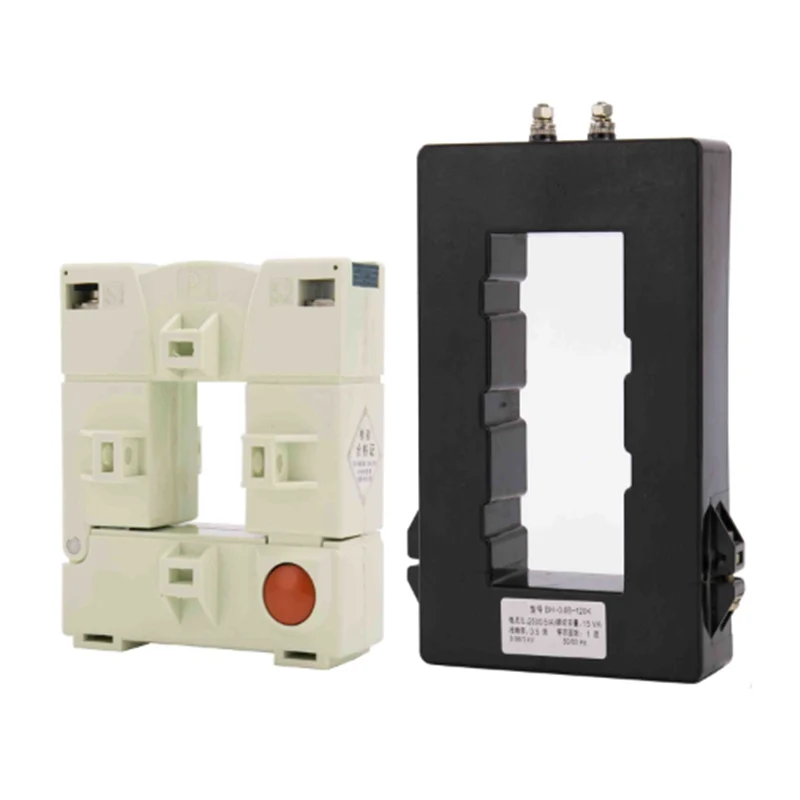

BH-0,66 серия k трансформаторы тока

Трансформаторы тока BH-0,66 серии K являются типом CT-типа сплит-ядра. В основном используется для применений кабеля или шины, а также для измерения и мониторинга тока. Конструкция разделения ядра позволяет открывать, устанавливать и закрывать, не отключая схему, к которой она прикреплена. Примечание. Пожалуйста, имейте в виду, что вторичная обмотка с открытой закручиванием строго запрещена во время установки КТ, чтобы избежать повреждения КТ, а также личные травмы и несчастные случаи.

Отправить запрос

Описание продукта

BH-0,66 серии k трансформаторы тока открытого типа трансформатор тока типа и в основном используется в кабельной или шинской стержне, используемых в качестве измерения и мониторинга тока и собранного в ситуации питания.

ПРИМЕЧАНИЕ. Сборка тока трансформатора, он запрещает двум открытым, чтобы избежать повреждения текущего трансформатора и избежать несчастного случая на оборудовании или травме.

Спецификации и измерения

Модель	Схема измерения (мм)						Размер окна (мм)
Модель	A	W	B	H	D	L	a	e
40x30K		99		114	35	55	33	43
80K	117	95	143	158	35	35	35	85
120K	142	120	190	205	38		55	125
130K	147	125	202	214	42		55	138

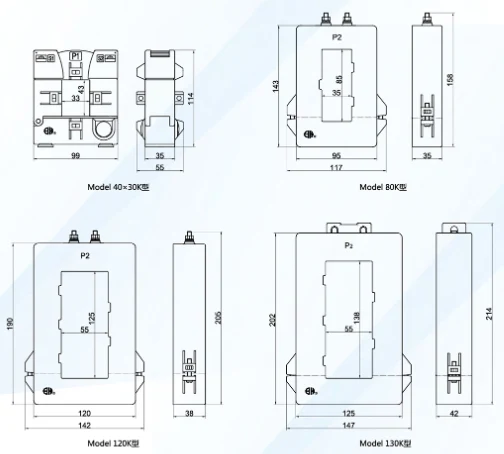

Диаграмма

Технические параметры

Модель		40x30K	80K	120K	130K
Класс точности		0,5 1	0,5 1 2	0,5 1	0,5 1
Первичный ток/вторичный Ток (а)		(VA) Оценка бремени (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Выбор апертуры

Раздел (M㎡) Число Основные провода		16	25	35	50	70	95	120	150	185	240
1core	Вв	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1core	Yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2cores	Вв	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2cores	Yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3 -й	Вв	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3 -й	Yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4 -й (3+1)	Вв	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4 -й (3+1)	Yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4 -й	Вв	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4 -й	Yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
