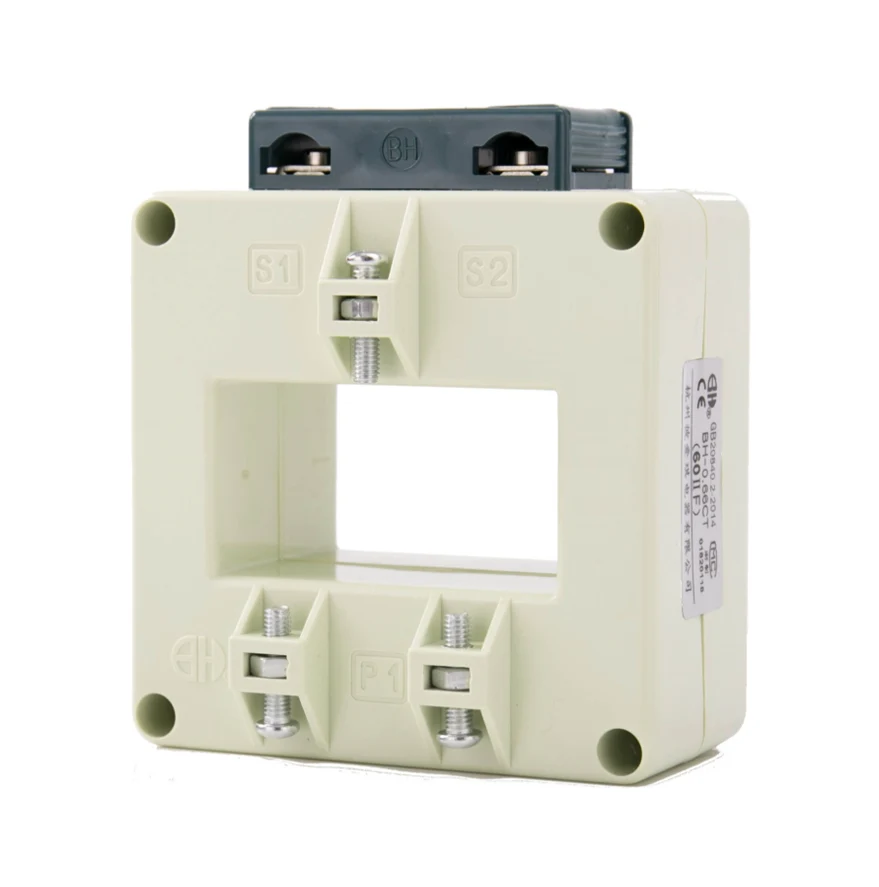

Трансформаторы тока F BH-0,66 серии F представляют собой точные инструменты, предназначенные для точного измерения и мониторинга электрических токов в различных промышленных применениях. Эти текущие трансформаторы построены из высококачественных материалов и передовых технологий для обеспечения надежной производительности и долгосрочной долговечности.
. Высокая точность: трансформаторы тока серии F BH-0.66 обеспечивают высокую точность при измерении тока, что делает их подходящими для критических применений, где важна точность.
. Всего диапазона: эти трансформаторы тока имеют широкий диапазон измерений, позволяющий использовать их в различных электрических системах с различными уровнями тока.
.Compact Design: Компактный и легкий дизайн трансформаторов BH-0,66 серии F облегчает их установку и интеграцию в существующие системы.
. Эксплуатация производительности: с превосходной линейностью и низкой фазовой ошибкой угла эти трансформаторы тока обеспечивают постоянную и надежную производительность в различных условиях эксплуатации.
. Стандарты безопасности: текущие трансформаторы BH-0,66 серии F соответствуют международным стандартам безопасности, обеспечивая безопасную эксплуатацию в промышленных средах.
Запатентованный продукт. FLIP-OPEN CAPS.
Комбинированные и улучшенные функции как серии, так и II. Для лучшей структуры, более легкой установки и проводки. Высоко рекомендуется.

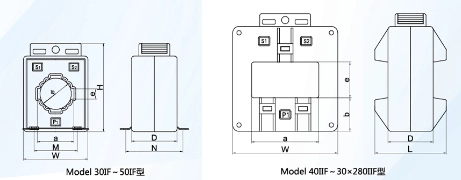

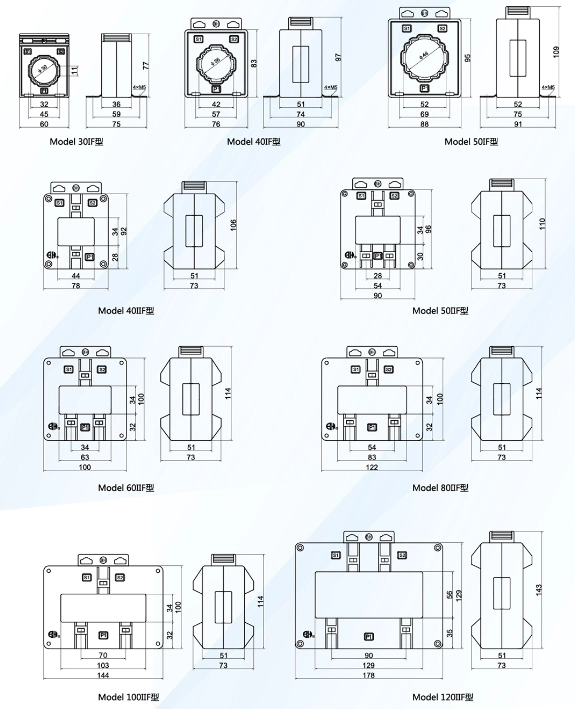

| Модель | Схема измерения (мм) | Размер окна (мм) | Инсталриональное измерение (мм) | Установка МЕТЕД | |||||||||
| W | H | b | D | L | a | e | Φ | A | B | ||||
| M | N | M | N | ||||||||||
| 30 | 60 | 77 | 36 | 32 | 11 | 30 | 37 | 57 | 45 | 59 | A B E G | ||
| 401f | 76 | 97 | 51 | 42 | 12 | 36 | 57 | 74 | Бей г | ||||
| 50ф | 88 | 109 | 52 | 51 | 13 | 46 | 69 | 75 | Бей г | ||||
| 40iif | 78 | 106 | 28 | 51 | 73 | 44 | 34 | D | |||||
| 50iif | 90 | 110 | 30 | 51 | 73 | 54 | 34 | D | |||||
| 60iif | 100 | 114 | 32 | 51 | 73 | 63 | 34 | D | |||||
| 80iif | 122 | 114 | 32 | 51 | 73 | 83 | 34 | D | |||||
| 100iif | 144 | 114 | 32 | 51 | 73 | 103 | 34 | D | |||||
| 120iif | 178 | 143 | 35 | 51 | 73 | 129 | 56 | D | |||||

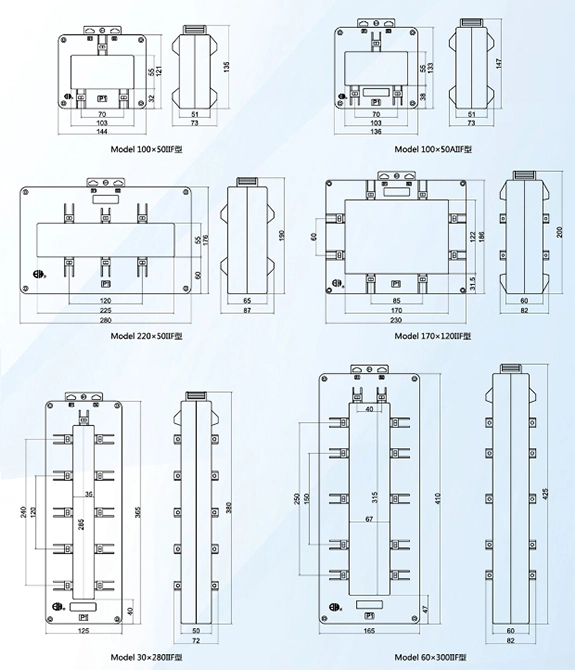

| 100x50iif | 144 | 135 | 32 | 51 | 73 | 103 | 55 | D | |||||
| 100x50aiif | 136 | 147 | 38 | 51 | 73 | 103 | 55 | D | |||||
| 220x50iif | 280 | 190 | 60 | 65 | 87 | 225 | 55 | D | |||||
| 170x120iif | 230 | 200 | 31.5 | 60 | 82 | 170 | 122 | D | |||||
| 60x300iif | 165 | 425 | 47 | 60 | 82 | 67 | 315 | D | |||||
| 30x280iif | 125 | 380 | 40 | 50 | 72 | 35 | 285 | D | |||||
| Модель | 30 | 40if | 50ф | 40iif | 50iif | 60iif | 80iif | 100iif | |
| Диаметр кабеля | Φ30 | Φ36 | Φ46 | ||||||
| Макс Бушар размер/Qty | 30x10/1 | 40x10 / 1 | 50x10/1 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | |
| Класс точности | 0,5 1 | 0,5 1 | 0,2 0,5 | 0,2 0,5 | 02 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | |
| Первичный ток/вторичный Ток (а) |
Оценка бремени (VA) | ||||||||
| 15 | 5 | 25 (5) | 2.5 (5) | ||||||
| 20 | 2.5 (4) | 2.5 (4) | |||||||
| 25 | 25 (3) | 2.5 (3) | |||||||
| 30 | 25 (3) | 2.5 (3) | |||||||
| 40 | 25 (2) | 2.5 (2) | |||||||
| 50 | 25 (2) | 2.5 (2) | |||||||
| 60 | 25 (2) | 2.5 (2) | |||||||
| 75 | 2.5 | 2.5 | |||||||
| 100 | 2.5 | 2.5 | |||||||
| 150 | 25 | 2.5 | |||||||
| 200 | 5 | 5 | 5 | 5 | |||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 1000 | 15 | 15 | 15 | 15 | 15 | 15 | |||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | 20 | |||
| 1500 (1600) | 20 | 20 | 20 | 20 | 20 | ||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
| 3000 | 30 | ||||||||
