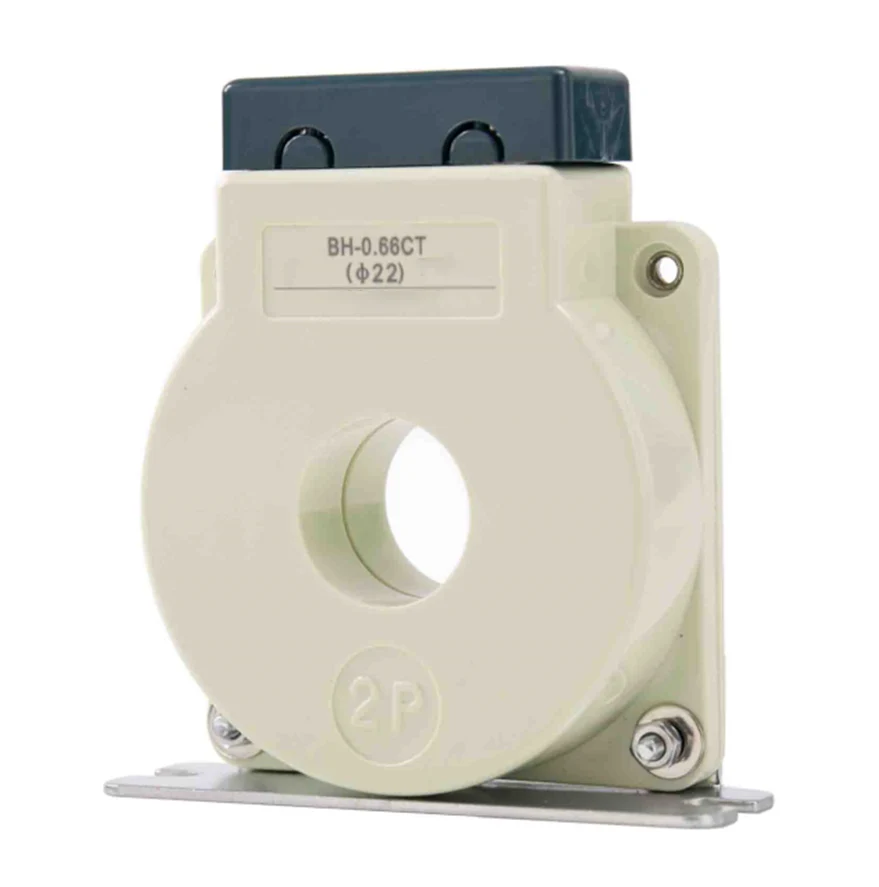

Трансформаторы тока серии V BH-0.66 предназначены для точного измерения и мониторинга точных тока в электрических системах с низким напряжением. Эти трансформаторы широко используются в управлении энергопотреблением, распределением электроэнергии и промышленных приложениях, обеспечивая надежную и точную производительность.
Полем Высокая точность: BH-0,66 Series V предлагает исключительную точность измерения, соответствующее международным стандартам для текущих трансформаторов.
Полем Компактная конструкция: его компактная и легкая конструкция позволяет легко установить в ограниченных пространствах.
Полем Широкий диапазон тока: подходит для широкого диапазона измерений тока, что делает его универсальным для различных применений.
Полем Прочная конструкция: построена с высококачественными материалами, обеспечивая долгосрочную надежность и сопротивление факторам окружающей среды.
Полем Соответствие безопасности: соответствует соответствующим стандартам безопасности и эффективности, обеспечивая душевное спокойствие в критических приложениях.
• Системы управления энергией
• Сети распределения энергии
• Промышленная автоматизация
• Системы возобновляемой энергии
Технические спецификации:
• Оцененное напряжение: 0,66 кВ
• Частота: 50/60 Гц
• Класс точности: 0,5, 1,0
• Уровень изоляции: 3 кВ
• Рабочая температура: от -25 ° C до +70 ° C
Круглое окно, с окном шестерки от φ15 Toφ130.fitssingle и нескольких кабелей. В основном используется для инструментов и измерения. Платный замедленный

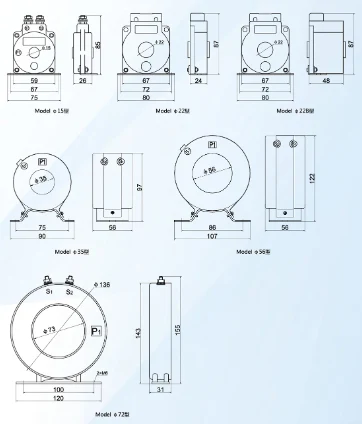

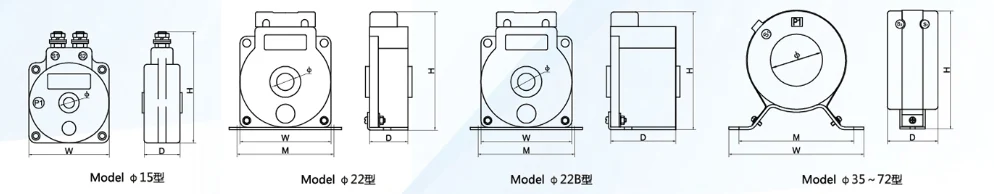

| Модель | Схема измерения (мм) | Размер окна (мм) | Инсталационное измерение (мм) | Метод установки | ||
| W | H | D | Φ | M | ||
| Φ15 | 59 | 85 | 26 | 15 | I | |
| Φ22 | 67 | 87 | 24 | 22 | 72 | H |
| φ22b | 67 | 87 | 48 | 22 | 72 | H |
| Φ 35 | 90 | 97 | 56 | 35 | 75 | H |
| Φ56 | 107 | 122 | 56 | 56 | 86 | H |
| Φ72 | 120 | 155 | 31 | 73 | 100 | H |
| Модель | Φ15 | Φ22 | φ22b | Φ35 | Φ56 | Φ72 | |
| Диаметр кабеля | Φ15 | Φ22 | Φ22 | Φ35 | Φ56 | Φ73 | |
| Класс точности | 0,5 1 | 0,5 1 | 0,2 0,5 1 | 02 0,5 1 | 0,2 0,5 | 0,2 0,5 | |
| Первичный ток/вторичный Ток (а) |
Оценка бремени (VA) | ||||||
| 50 | 5 | 2.5 | |||||
| 60 | 25 | ||||||
| 75 | 25 | 2.5 | 25 | ||||
| 100 | 25 | 25 | 2.5 5 | 25 | |||
| 150 | 25 | 2.5 5 | 5 75 | 25 5 | |||
| 200 | 25 | 5 | 10 | 5 | |||
| 250 | 5 | 10 | 5 | 5 | |||
| 300 | 5 10 | 5 15 | 5 | 5 | |||
| 400 | 5 10 | 5 15 | 5 | 5 | |||
| 500 | 10 | 10 | 5 | ||||
| 600 | 10 | 10 | 5 | ||||
| 750 | 5 10 | 5 10 | |||||
| 1000 | 15 | 10 | |||||
| 1200 | 15 | ||||||
